聯(lián)系我們

南通市固威建筑加固工程有限公司

手 機(jī):178-0505-9575

聯(lián)系人:劉經(jīng)理

手 機(jī):138-6274-5657

地 址:南通市崇川區(qū)勝利路8號(hào)

新聞動(dòng)態(tài) 當(dāng)前位置:首頁(yè) 新聞動(dòng)態(tài)

結(jié)構(gòu)膠在裂縫加固中的應(yīng)用

發(fā)布時(shí)間:2024/6/13 10:22:49

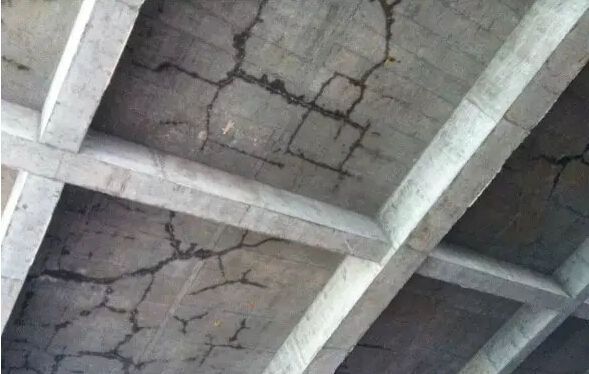

裂縫是固體材料中的一種不連續(xù)現(xiàn)象,許多鋼筋混凝土形式建筑物在建設(shè)過(guò)程和使用過(guò)程中出現(xiàn)了不同程度、不同形式的裂縫,這是一個(gè)相當(dāng)普遍的現(xiàn)象,也是長(zhǎng)期困擾土木技術(shù)人員的一項(xiàng)技術(shù)難題。本文將主要結(jié)合結(jié)構(gòu)膠的應(yīng)用與合成,概述結(jié)構(gòu)膠在裂縫加固中的應(yīng)用。

結(jié)構(gòu)膠
1、結(jié)構(gòu)膠的應(yīng)用及合成
我國(guó)于80年代開(kāi)始研制建筑結(jié)構(gòu)膠。起初用建筑結(jié)構(gòu)膠進(jìn)行加固工程,主要用于高強(qiáng)、快速固定設(shè)備地腳螺栓、粘結(jié)與混凝土相連接的預(yù)埋件、拉結(jié)筋及花崗巖裝飾片石、大理石壁面,以及修補(bǔ)飛機(jī)跑道、堵漏等,而現(xiàn)在則主要用于已損失或未損失鋼筋混凝土結(jié)構(gòu)的維護(hù)、加固以及特殊建筑物結(jié)構(gòu)、橋樁的基礎(chǔ)施工、高層建筑及公路橋的加固維護(hù)等。
以高分子合成材料為主要成分的建筑膠粘劑,主要的一類(lèi)是環(huán)氧樹(shù)脂粘膠劑。環(huán)氧樹(shù)脂具有固化后內(nèi)聚力很大,粘接強(qiáng)度高的特點(diǎn)。環(huán)氧樹(shù)脂帶醚鍵,組分之間排列緊密,鉸鏈密度大,故耐介質(zhì)性好。環(huán)氧樹(shù)脂與很多橡膠與熱塑性樹(shù)脂相容性好,可改變其脆性大的缺陷,環(huán)氧樹(shù)脂還具有較好的混合性、涂刷性、浸潤(rùn)性、滲透性。只需接觸壓力即可固化,在固化劑選用適當(dāng)?shù)臈l件下它可在室溫、低溫、潮濕或水下環(huán)境中固化,能滿(mǎn)足各種優(yōu)良性能,符合混凝土結(jié)構(gòu)用膠強(qiáng)度高、粘接力強(qiáng)、耐老化、彈性模量高、線(xiàn)膨脹系數(shù)小,具有一定彈性的要求。
建筑結(jié)構(gòu)環(huán)氧樹(shù)脂膠的配方基本原料有促進(jìn)劑、增韌劑、稀釋劑、偶聯(lián)劑、固化劑及填料等。由于它主要用于混凝土結(jié)構(gòu)的維護(hù)加固。并受施工條件和固化后外界環(huán)境影響較大,因而更強(qiáng)調(diào)其在室溫或較復(fù)雜環(huán)境下固化、耐老化、耐介質(zhì)、強(qiáng)度穩(wěn)定性等問(wèn)題。
2、建筑結(jié)構(gòu)膠粘劑的發(fā)展趨勢(shì)
雖然現(xiàn)有的建筑結(jié)構(gòu)膠粘劑種類(lèi)已不少,也能滿(mǎn)足一般工程的修復(fù)加固的基本要求,但對(duì)于一些要求較高或具有特殊情況的工程,現(xiàn)有的建筑結(jié)構(gòu)膠粘劑在某些性能方面就顯得不足,因此開(kāi)發(fā)具有高性能或具有某些特殊性能的新型建筑結(jié)構(gòu)膠粘劑就成為當(dāng)務(wù)之急。今后建筑結(jié)構(gòu)膠粘劑將會(huì)向功能化、高性能化、綠色環(huán);姆较虬l(fā)展。


常用的結(jié)構(gòu)膠加固裂縫的方法
1、灌漿法
將裂縫構(gòu)成一個(gè)密閉性空腔,有控制的預(yù)留出口,借助專(zhuān)用壓力灌漿泵將泵液壓入縫隙并使之填滿(mǎn)。灌漿施工工藝流程如下:裂縫處理→埋設(shè)灌漿嘴(管)→封縫→密封檢查→配制漿液→灌漿→封口結(jié)束→檢查。
表面處理時(shí)對(duì)于小于0.2mm的裂縫,用鋼絲刷等工具,清除裂縫表面的灰塵、砂漿、松散層等污物;然后用毛刷蘸甲苯、酒精等有機(jī)溶液,沿裂縫兩側(cè)20- 30 mm處擦洗干凈保持干燥。對(duì)于寬度大于0.2mm的裂縫,沿縫用鋼釬鑿成“V”形槽。鑿槽時(shí)先沿裂縫打開(kāi),再向兩側(cè)加寬,鑿?fù)旰笥娩摻z刷及壓縮空氣將混凝土碎屑粉塵清除干凈。
在裂縫交叉處、較寬處、端部以及裂縫貫穿處,均埋設(shè)強(qiáng)漿嘴(管)。其間距當(dāng)縫寬小于1mm時(shí)為350mm -500mm;當(dāng)縫度大于1mm時(shí),為500-1000mm,在一條裂縫上必須有進(jìn)漿嘴、排氣嘴、出漿嘴。埋設(shè)時(shí),先在灌漿嘴(管)的底盤(pán)上抹一層厚約1mm的環(huán)氧膠泥,將灌漿嘴的進(jìn)漿孔騎縫粘貼在預(yù)定的位置上。
封縫根據(jù)不同裂縫情況及灌漿要求確定。常用的封縫方法有環(huán)氧樹(shù)脂膠泥封縫和水泥砂漿封縫。
2、粘鋼加固法
粘鋼是將承載力滿(mǎn)足不了設(shè)計(jì)要求的鋼筋混凝土構(gòu)件用結(jié)構(gòu)膠粘貼鋼板而提高構(gòu)件承載力的一種方法。
粘鋼加固法工藝流程:表面處理→配膠涂裝→錨固加壓→檢驗(yàn)→防腐處理罩面。
表面處理包括加固構(gòu)件結(jié)構(gòu)面處理及鋼板貼合面處理,此道是最關(guān)鍵的工序。粘鋼板前宜對(duì)構(gòu)件適量進(jìn)行卸荷。膠泥配好后,涂抹在已處理好的混凝土表面和鋼板貼合面,刮抹后,再添抹至所需厚度,鋼板粘貼后檢查無(wú)空洞,否則拆下重新粘貼。鋼板粘貼好后立即用卡具、支撐或膨脹螺栓等固定,并適當(dāng)加壓至鋼板邊緣擠出膠泥。
